Snort 설정 구성표 및 Telnet 패킷 검출

by 로샤스 2014. 3. 31.

기본적인 Snort 설정 구성표

• mkdir /etc/snort

• mkdir /var/log/snort

• cd /etc/snort

• tar zxvf /home/bubba/snortrules-snapshot-2910.tar.gz -C /etc/snort

• cp etc/* /etc/snort

• groupadd snort

• useradd -g snort snort

• chown snort:snort /var/log/snort

• touch /var/log/snort/alert

• chown snort:snort /var/log/snort/alert

• chmod 600 /var/log/snort/alert

• mkdir /usr/local/lib/snort_dynamicrules

• cp /etc/snort/so_rules/precompiled/Centos-5-4/i386/2.9.1.0/*.so /usr/local/

lib/snort_dynamicrules

• cat /etc/snort/so_rules/*.rules >> /etc/snort/rules/so-rules.rules



Local Rules에 기본적인 룰 추가

  1. 먼저 rules 디렉토리로 이동하여 local.rules 파일을 열도록 하자. 초기 모드에서는 아무것도 설정되어 있지 않다. 본인은 CentOS가 Snort가 되고 여기서 룰을 설정하기 위해서 이곳에 기본적인 ICMP 룰을 하나 만들어 보도록 하겠다.
  • alert icmp any any -> any any (msg:"ICMP Ping"; sid:1000001;) -> 이 것은 동작모드는 alert 즉, 경고창을 띄워주고 프로토콜인 ICMP 포트와 IP번호는 모두다 잡는 다는 이야기이다. 그리고 뒤에 msg를 이용하여 어떤 내용의 경고창을 띄울 것인지 정하고 sid를 이용해서 Snort에서 해당 룰을 찾을 수 있도록 해준다. 이 sid를 이용하여 sid-map에 추가해보도록 하자.
  1. /ect/snort/sid-msg.map을 보도록 하자. 이곳에서는 sid의 넘버와 각 sid에서 표현해줄 메시지 내용이 정해져 있다. 우리는 맨 밑으로 이동을 하여 이전의 과정에서 만들어준 룰을 추가해주도록 하자.
  • 1000001 || ICMP Ping -> 즉 sid넘버는 1000001 이고 뒤의 문자열은 alert파일에 저장 될때의 문자열을 의미한다.



위의 예는 Snort에서 CentOS를 대상으로 한 공식 문서에서 발취한 것이다. 기본적인 Snort 설정 파일들이 저장될 디렉토리와 Alert 설정이 저장될 디렉토리, 로그가 저장될 디렉토리를 지정하는 부분이다.



===========================================================================================

시나리오 No.1 : Rule을 이용한 HTTP 패킷 덤프 추출



Snort 망 구성도





Routing 형식 : Rip Version 2

  • Router는 10.10.10.0 대역대를 이용하여 통신을 한다.
  • IDS_CentOS와 WIN_XP는 192.168.10.0의 대역대를 사용하며 그 G/W는 192.168.10.1이 된다.
  • BackTrack은 192.168.20.0의 대역대를 사용하며 그 G/W는 192.168.20.1이 된다.

1. 먼저 Snort에서 설정된 룰을 적용하여 패킷을 검출하려면 -c 옵션이 필요하다

  • 형식 : #snort -c /etc/snort/rules/local.rules

위의 형식을 이용하여 rules이 적용된 패킷만을 검출할 수 있다. 본인은 local.rules에 tcp에 대한 80번포트를 추가하여 HTTP 접속에 대한 패킷만을 뽑아내려 해보았다.

  • 형식 : alert tcp 192.168.10.0/24 any -> !192.168.10.0/24 80 (msg:"HTTP Packet"; sid:1000002;) 즉, 왼쪽의 형식은 프로토콜은 TCP를 이용 192.168.10.0 대역대에서 포트 상관없이 외부로 나가는 패킷에서 192.168.10.0의 대역대가 아닌 네트워크에 80번 포트로 접속하는 패킷을 검출한다는 룰이다.





2. BackTrack에서 웹 서버를 운용하며 WIN_XP에서 접속을 하여 패킷을 유발시키도록 해보자.





위의 디렉토리는 snort에서 로그가 저장되는 디렉토리인 /var/log/snort이다. 해당 패킷을 유발시키자 alert와 snort.log.[번호]를 가진 파일이 생성이 된다. 파일 포맷 형식은 alert는 ASCII 형식 snort.log.[번호]는 tcp data즉, pcap파일의 형식을 가지게 된다.



3. Wireshark를 통해서 패킷 덤프파일 확인해보자.



Wireshark를 통해서 패킷의 덤프파일을 확인해보자. 아마도 WIN_XP에서 BackTrack의 웹 서버에서 접속하였던 패킷을 볼 수 있을 것이다.





위의 그림에서도 확인할 수 있듯이 192.168.10.20 에서 외부의 어떤 대역대의 80번 포트로 접속하는 패킷을 볼 수 있다. 이처럼 룰을 얼마나 자세하고 정밀하게 짜냐에 따라 필터링의 정확도가 결정되게 된다.



===========================================================================================

시나리오 No.2 Rule의 옵션을 통한 패킷 덤프 추출


서브 시나리오 No.1

Content옵션만을 이용한 패킷 덤프 추출

시나리오 망 구성도 위와 동일

  1. Netcat을 이용하여 데이터를 주고 받을 시 패킷 덤프 분석



위의 패킷 덤프 파일처럼 Netcat을 이용한 데이터 통신에서는 HTTP Portf를 이용하여 데이터를 주고받는 것을 볼 수 있다. Test라는 문자열에는 ASCII 값으로 변환한 54 65 73 74 가 전달 되는 것을 볼 수 있다.

  1. Rule의 Content옵션을 추가하여 Test라는 데이터의 패킷덤프 추출 옵션
  • Snort Rule 형식 : alert tcp 192.168.20.20 8080 -> 192.168.10.20 any (msg:"NC Contest Test"; content:"Test"; sid:1000004;)

    즉, tcp 프로토콜을 이용한 192.168.20.20의 8080 포트에서 192.168.10.20의 어떤 포트로 오는 패킷중 문자열 Test를 가진 패킷을 검출한다.

  • Snort 탐지 형식 : snort -c /etc/snort/rules/local.rules -A console

    A 옵션을 쓰게 되면 alert 파일로 저장하지 않고 바로 Snort 관리자에게 출력을 해주게 된다.





위처럼 Test 데이터를 전달 할 시 패킷을 정상적으로 검출 하는 것을 볼 수 있다. tcp packet형식으로 저장된 덤프 파일을 Wireshark로 열어 분석해보도록 하자.



2. Wireshark를 통한 Content:"Test" 패킷 덤프 분석





위의 덤프파일을 살펴보면 이전의 Test를 보낼 때와 동일한 형식의 패킷 파일을 덤프한 것을 볼 수 있다. BackTrack에서 보낸 Test라는 문자열 데이터가 정상적으로 전달 된 것을 볼 수 있으며 포트는 8080인 것을 확인할 수 있다.



시나리오의 문제점 : 이때, Test의 문자열만 패킷 덤프가 가능하였다. 대문자가 섞이거나 숫자패턴이 섞이면 패킷 덤프가 추출 되지 않았다. 즉 TEST, 1234Test 등의 문자열은 추출이 되지 않은 것이다. 이 문제점을 해결하기 위해 nocase 옵션을 사용하기로 하였다



서브시나리오 No.2

Content옵션과 nocase옵션을 통한 패킷 덤프 추출

  1. 이전의 Snort 룰 옵션에 nocase를 추가
  • Snort Rule 형식 : alert tcp 192.168.20.20 8080 -> 192.168.10.20 any (msg:"NC Contest Test"; content:"Test"; nocase; sid=1000004;)

    즉 이전의 형식과 동일하며 여기에 대소문자를 구분하지 않고 Test라는 문자가 있기만 하면 검출 하겠다는 옵션을 추가하도록 한다.





2. BackTrack에서 문자열을 바꿔가며 전송





위처럼 Test, test, TEST , 123456Test의 데이터를 보냈다. 정상적으로 Snort에서 검출 하는지 보도록 하자.



3. Snort 패킷 검출 여부 확인



Snort에서 정상적으로 4개의 데이터에 대한 패킷을 검출하는 것을 볼 수 있다. Wireshark로 정상적인 패킷을 검출한 것인지 확인해보도록 하자.



4. Wireshark를 통한 패킷 덤프 분석

위 처럼 정상적으로 BackTrack에서 보냈던 모든 데이터를 잡는 것을 확인 할 수 있다.



서브시나리오 No.3

Content와 offset과 nocase를 이용한 데이터 검출

  1. 이전의 Rule 옵션에 offset옵션 추가
  • Snort Rule 형식 : alert tcp 192.168.20.20 8080 -> 192.168.10.20 any (msg:"NC Content Test"; content:"Test"; offset:0; nocase; sid:1000004;)

    offset 옵션을 주는 이유는 좀더 명확한 데이터 검출을 위해서다. 해당 데이터가 담겨오는 Offset을 살펴보면 실제 36 Offset이 되는데 Snort는 특징 상 Application의 데이터부터 Offset을 부여하기 때문에 바로 0이 데이터가 시작되는 Offset이 된다.





2. 이전과 동일하게 BackTrack에서 데이터전송





이전과 동일하게 데이터를 3개 전달을 하였다.

3. 이전과 동일하게 Snort에서 데이터 검출 확인

위처럼 3개의 데이터가 정상적으로 검출 된 것을 확인 할 수 있다. Wireshark로 분석을 해보도록 하자.



4. Wireshark로 패킷 분석





위처럼 정상적으로 패킷을 검출하는 것을 확인 할 수 있다.



===========================================================================================

시나리오 명

Telnet 서버로의 접근시도에서의 패킷 검출



시나리오 망 구성도





서브 시나리오 No.1

내부에서의 Telnet 서버로의 접근 시도에서의 패킷 검출



시나리오 역할

  • WIN_XP : Telnet Server
  • WIN_XP_Att : Telnet Server Attacker



시나리오 개요

Telnet 으로 구성된 서버에 악의적 목적을 가진 사용자가 접근을 할 때 접근 성공과 접근 실패 하였을 때의 패킷을 검출하도록 해보자.



가. 성공의 경우



위와 같은 공통된 문자열을 볼 수 있었다. 이외에도 Microsoft라는 문자열을 잡을 수 있었지만 이 문자열은 처음 Telnet접속시에도 동일하게 뜨는 문자열 이기 때문에 제외하기로 하였다. 그래서 공통된 데이터 값을 찾다가 위와 같은 값을 찾을 수 있었다. 위와 같은 값은 OS에 차이 없이 공통으로 나오는 데이터 형식으로 실패했을때는 출력되지 않고 성공하였을 때만 출력되는 데이터 값이 였다.



  • Snort Rule 형식 : alert tcp 192.168.10.20 23 -> !192.168.10.10 any (msg:"Telnet YES Access"; content:"|fffa1801fff0|"l nocase; sid:1000006;)

    를 주게 되었다. 이 형식은 프로토콜은 tcp를 사용하며 Telnet Server인 192.168.10.20에서 23번 포트를 이용하여 주는 메시지 중에서 위와 같은 Hex값을 데이터로 보내는 것을 검출 하는 것이다



  • 결과 확인



  • Wireshark로 패킷 확인





위의 형식에서 데이터 부분을 보게 되면 ff fa 18 01 ff f0를 잡은 것을 볼 수 있다.



나. 실패의 경우



위와 같은 Login Failed 라는 문자열 데이터를 발견 할 수 있었다. 이 부분 같은 경우 OS의 상관없이 동일한 형식으로 전달되기 때문에 형식에서 Login Failed라고 룰을 설정 한 후 검출을 시도해보았다.



  • Snort Rule 형식 : alert tcp 192.168.10.20 23 -> !192.168.10.10 any (msg:"Telnet NO Access"; content:"Login Failed"; nocase; sid:1000005;) 라고 주었다. 즉 Content 옵션을 사용하여 Login Failed라는 데이터가 전달되면 검출 하도록 해보았다.



  • 결과 확인



위처럼 접근에 실패했을 경우 Telnet NO Access라는 alert 문을 출력해주며 해당 패킷을 검출 하는 것을 볼 수 있다.



  • Wireshark 패킷 덤프 분석

    위처럼 Login Failed라는 데이터 값과 함께 실패한 경우의 패킷을 검출 함을 볼 수 있었다.





서브 시나리오 No.2

외부에서의 Telnet 서버로의 접근 시도에서의 패킷 검출



시나리오 역할

  • 서버 : WIN_XP
  • 공격자 : BackTrack5 R3



시나리오 개요

Telnet 으로 구성된 서버에 악의적 목적을 가진 사용자가 접근을 할 때 접근 성공과 접근 실패 하였을 때의 패킷을 검출하도록 해보자.



가.성공의 경우



이전의 내부에서와 같이 성공하였을 때 이후에 나오는 Raw 데이터를 볼 수 있다. 이전과 동일하게 이 Raw 데이터를 가지고 성공하였을때의 패킷을 검출하도록 해보자



  • Snort Rule 형식 : alert tcp 192.168.10.20 23 -> !192.168.10.0/24 any (msg:"Telnet External YES Access"; content:"|fffa1801fff0|"; nocase; sid:1000008;)

    즉 이 형식은 tcp 프로토콜을 사용하며 192.168.10.20 에서 23번 포트를 이용하여 자신의 내부 네트워크가 아닌 외부 네트워크로 패킷을 보낼때 그 패킷의 값중 위의 Raw 데이터가 포함되면 검출하겠다는 뜻이다.



  • 결과 확인

    위처럼 정상적으로 alert를 출력하는 것을 볼 수 있다. 이어서 Wireshark로 Raw Data를 확인해보도록 하자.



  • Wireshark로 패킷 덤프 분석





    위 처럼 본인이 입력했던 Raw DATA를 정상적으로 잡으며 Telnet 메시시를 검출하는 것을 볼 수 있다.



나. 실패의 경우







이전과 동일하게 TCP Stream에서 위처럼 Login Failed라는 문자열 데이터 값을 볼 수 있다. 이 값을 이용하면 패킷을 검출하도록 해보자.

  • Snort Rule 형식 : alert tcp 192.168.10.20 23 -> !192.168.10.0/24 any (msg:"Telnet Externel NO Access"; content:"Login Failed"; nocase; sid:1000007;)

    즉 위의 형식은 내부와 동일하지만 내부에서의 패킷이 아닌 외부로 나가는 패킷만 잡도록 하는 것이다.

  • 결과 확인



    위처럼 정상적으로 외부로 나갈때의 패킷을 검출 하는 것을 볼 수 있다. Wireshark를 이용하여 패킷을 분석해보도록 하자.

  • Wireshark로 패킷 덤프 분석





    위처럼 Wireshark에서 정상적으로 Login Failed라는 값을 검출 하는 것을 볼 수 있다.



서브 시나리오 No.3

내부에서의 Router Telnet 서버로의 접근 시도에서의 패킷 검출



시나리오 역할

  • 서버 : Router R1
  • 공격자 : WIN_XP_Att



시나리오 개요

Telnet 으로 구성된 Router에 악의적 목적을 가진 사용자가 접근을 할 때 접근 성공과 접근 실패 하였을 때의 패킷을 검출하도록 해보자.



가.성공의 경우





이처럼 성공의 경우 해당 Router의 호스트 네임을 출력 시키는 것을 볼 수 있다. 이때, Snort는 관리자가 설정하는 것이므로 어차피 호스트 네임을 알기 때문에 호스트 네임을 Rule형식으로 주었다.



  • Snort Rule 형식 : alert tcp 192.168.10.1 23 -> 192.168.10.0/24 any (msg:"Router Success"; content:"|0d0a52313e|"; nocase; sid:1000009;)

    즉 tcp 프로토콜을 사용하며 192.168.10.1 에서 23번 포트를 이용하여 자신의 내부 네트워크에 패킷을 보낼때 이 값에 0d0a523133=>..R1>의 데이터를 보내면 검출하겠다는 뜻이 된다. 즉 Router의 호스트네임으로 검출하는 것이다.



  • 결과 확인





    위처럼 해당 데이터를 포함한 alert가 정상적으로 출력되는 것을 볼 수 있다. 자세한 내용을 보기 위해서 로그파일을 이용해서 Wireshark로 분석해보도록 하자.

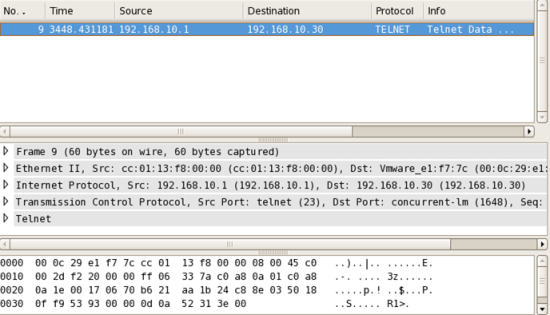

  • Wireshark로 패킷 덤프 분석







    위의 네모로 표시된 부분에서 정상적으로 R1>을 포한한 패킷을 검출하여 내부의 어떤 사용자가 Router에 Telnet으로 접속에 성공했음을 알 수 있다.



나. 실패의 경우





실패의 경우 위처럼 Bad passwords를 띄워 줌을 볼 수 있다. 이때의 가정은 공격자가 브루트 포스 공격으로 여러번의 비밀번호를 입력한다는 경우이다. 실제 공격자가 1~2번 사이의 비밀번호를 알아내는 경우는 거의 없기 때문이다.



  • Snort Rule 형식 : alert tcp 192.168.10.1 23 -> 192.168.10.0/24 any (msg:"Router NO Sucess"; content:"Bad Password"; nocase; sid:1000010;)

    즉, 성공의 경우와 동일하지만 이번에는 패킷에 Bad Password라는 문자열이 포함되는 것으로 검출하겠다는 것이다. 즉, Router접속에 실패하였을 경우가 된다.



  • 결과 확인





    위처럼 정상적으로 해당 데이터가 포함된 패킷을 검출 함을 볼 수 있다. 좀더 자세한 정보를 보기 위해 Wireshark로 패킷을 분석해보도록 하자.



  • Wireshark로 패킷 덤프 분석







    위 부분을 살펴보면 정상적으로 Bad Password가 포함된 패킷을 검출 함을 볼 수 있다. 즉 Bad passwords라는 문자열을 이용하여 Router의 Telnet서버 접속에 실패하였을 경우의 패킷을 검출하도록 한것이다.











출처 : http://god2zuzu.blog.me/70168951403
         (해당 링크로 이동 후 그림을 꼭 참조 할 것.. 정말 유용한 정보이다)
