WIreShark 구현 (5) - TCP 헤더 출력구현

5.  TCP 헤더 출력구현





상대방에게 정확하게 데이터를 전달할 수 있다. 상대방이 수신이 준비된 상태에서 데이터를 전달하는

세션연결 과정을 거친다.



TCP헤더는 이더넷 헤더와 IP헤더 다음에 따라 붙는다.

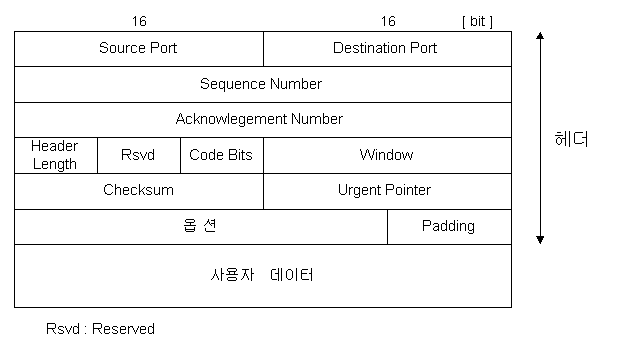

TCP 필드





1) Source Port Number : 송신자의 포트 번호

2) Destination Port Number : 접속하고자 하는 목적지 대상 서버 포트번호

3) Sequence Number : 데이터의 순서를 나타내는 번호, 분할된 패킷의 경우 데이터 재조합에 사용

4) Acknowledge Number : 다음에 수신할 데이터 번호이며 해당 번호를 통해 전체 데이터 중 몇번째 데이터 인지를 파악하게 된다.

5) Header Length(Offset) : TCP헤더 길이

6 ) Reserved : 예약된 필드로 사용되지 않는 경우 0

7) Control Flags(CodeBits) : 6개의 비트로 구성







8) Window Size :  한 번에 받을 수 있는 패킷 사이즈를 의미하며, 2개 pc간에 윈도우 사이즈가 다른 경우 작은 사이즈에 맞추어 데이터를 송신한다.

9) TCP Checksum : 헤더 값의 에러 발생여부를 검사



소스 : tcp_header.c

목적 : 이더넷 패킷의 TCP헤더 출력



/usr/include/netinet/tcp.h







#include <pcap/pcap.h> #include <stdlib.h>   typedef struct mac_address { u_char byte1; u_char byte2; u_char byte3; u_char byte4; u_char byte5; u_char byte6; }mac;     #define ETHER_ADDR_LEN 6 struct ether_header { u_char ether_dhost[ETHER_ADDR_LEN]; u_char ether_shost[ETHER_ADDR_LEN]; u_short ether_type; }eth;   typedef struct ip_address { u_char byte1; u_char byte2; u_char byte3; u_char byte4; }ip_address;   typedef struct ip_header { //u_char ip_leng:4; //u_char  ip_version:4; u_char ver_ihl;         // Version (4 bits) + Internet header length(4bits) u_char tos; // Type of service  u_short tlen; // Total length  u_short identification; // Identification u_short flags_fo; // Flags (3 bits) + Fragment offset (13 bits) u_char ttl; // Time to live u_char proto; // Protocol u_short crc; // Header checksum ip_address saddr; // Source address ip_address daddr; // Destination address u_int op_pad; // Option + Padding }ip_header;     typedef struct tcp_header { u_short sport;   // Source port u_short dport;   // Destination port u_int seqnum;   // Sequence Number u_int acknum;   // Acknowledgement number u_char th_off;  // Header length u_char flags;   // packet flags u_short win;    // Window Size u_short crc;    // Header Checksum u_short urgptr; // Urgent pointer }tcp_header;   void packet_handler(u_char *param, const struct pcap_pkthdr *header, const u_char *pkt_data);   main() { pcap_if_t *alldevs; pcap_if_t *d; int inum; int i=0; pcap_t *adhandle; char errbuf[PCAP_ERRBUF_SIZE]; u_int netmask; char packet_filter[] = ""; // 사용자가 원하는 프로토콜 필터 정보를 넣을 수 있는 공간 struct bpf_program fcode; // 특정 프로토콜만을 캡쳐하기 위한 정책정보 저장   /*   네트워크 디바이스 목록을 가져온다.   alldevs에 리스트 형래토 저장되며, 에러시 errbuf에 에러 내용을 저장한다.   에러시 에러문을 출력하고 프로그램 종료 */ if(pcap_findalldevs(&alldevs, errbuf) == -1) { fprintf(stderr,"Error in pcap_findalldevs: %s\n", errbuf); exit(1); }   /*   pcap_findalldevs()함수를 이용하여 네트워크 디바이스정보를 출력한다. */ for(d=alldevs; d; d=d->next) { printf("%d. %s", ++i, d->name); if (d->description) printf(" (%s)\n", d->description); else printf(" (No description available)\n"); }     if(i==0) { //printf("\nNo interfaces found! Make sure WinPcap is installed.\n"); printf("\nNo interfaces found! Make sure LiPcap is installed.\n"); return -1; }   /*   캡쳐할 네트워크 디바이스를 선택한다. */ printf("Enter the interface number (1-%d):",i); scanf("%d", &inum);   /* 입력값의 유효성 판다. */ if(inum < 1 || inum > i) { printf("\nAdapter number out of range.\n");   pcap_freealldevs(alldevs); return -1; }   /* 사용자가 선택한 장치 목록을 선택 */ for(d=alldevs, i=0; i< inum-1 ;d=d->next, i++);   /* 실제 네트워크 디바이스 오픈 */ /*                   디바이스명, 최대캡쳐길이, 모든패킷캡쳐, read time, 에러내용 저장변수 */ if((adhandle= pcap_open_live(d->name, 65536, 1,  1000,  errbuf )) == NULL) { fprintf(stderr,"\nUnable to open the adapter. %s is not supported by WinPcap\n", d->name); pcap_freealldevs(alldevs); return -1; }   /*   패킷 필터링 정책을 위해 pcap_compile()함수 호출   사용자가 정의한 필터링 룰을 bpf_program 구조체에 저장하여 특정 프로토콜 패킷만 수집 */ if (pcap_compile(adhandle, &fcode, packet_filter, 1, netmask) <0 ) { fprintf(stderr,"\nUnable to compile the packet filter. Check the syntax.\n"); pcap_freealldevs(alldevs); return -1; }   /*   pcap_compile() 함수내용을 적용하기 위해  pcap_setfilter() 함수가 사용된다. */ if (pcap_setfilter(adhandle, &fcode)<0) { fprintf(stderr,"\nError setting the filter.\n"); pcap_freealldevs(alldevs); return -1; }   // 디바이스 정보 출력 printf("\nlistening on %s...\n", d->description);   // 해제 pcap_freealldevs(alldevs);   /*   pcap_loop() 함수를 호출하여 선택한 디바이스를 반복적으로 패킷을 캡쳐하는 역할을 한다. adhandle : 할당받은 디바이스 특성 0 : 무한르프  packet_handler는 이더넷 헤더를 출력하는 함수 */ pcap_loop(adhandle, 0, packet_handler, NULL);   return 0; } /*    packet_handler() 함수 이더넷 헤더를 출력하기 위한 내용을 정의.  */ void packet_handler(u_char *param, const struct pcap_pkthdr *header, const u_char *pkt_data) { /*   이더넷 헤더에서 ether_type(상위프로토콜 정보)은 이더넷 헤더 다음에 오는 프로토콜을 알려주는 값 */ #define IP_HEADER 0x0800 #define ARP_HEADER 0x0806 #define REVERSE_ARP_HEADER 0x0835   // int 형의 ptyep변수 선언 unsigned int ptype;   /*   mac 구조체와 동일한 형태를 srcmac, destmac     (srcmac 송신자의 MAC주소를 저장.)   (destmac 수신자의 MAC주소를 저장.) */ mac* destmac; mac* srcmac;   /*   목적지 MAC주소를 저장할 수 있는 구조체인 destmac에 pkt_data(수집된 패킷정보가 저장되어 있으며,   제일 앞은 이더넷 헤더의 시작위치)를 저장. */ destmac = (mac*)pkt_data;   /*   발신자 MAC주소를 담을 수 있는 공간인 srcmac에 수집된 데이터의 시작시점인   pkt_data에서 6바이트 더한 값을 저장. 즉 송신자의 MAC주소가 저장 */ srcmac = (mac*)(pkt_data + 6);   /* 이더넷 헤더 정보를 담을 수 있는 공간인 ether_header구조체를 eth라고 별칭하였다. */ struct ether_header* eth;   /* 이더넷 헤더정보를 eth에 저장 */ eth=(struct   ether_header*)pkt_data;      /* 다음에 따라오는 프로토콜 정보를 ntohs()함수에 넣어 변환을 시킨후 ptype에 저장 */ ptype=ntohs(eth->ether_type);     /* 구조체 ip_header를 ih로 별칭한다. */ ip_header *ih;   /* */ u_int ip_len;   /* ih에 IP헤더 정보를 저장한다. */ ih = (ip_header *)(pkt_data + 14);   /*   버전과 헤더 길이 필드를 ver_ihl이라는 필드이름으로 합쳐서 사용하는데,   이는 버전정보 필드는 제거하고, 헤더길이 필드만을 추출하기 위한 방식이다. */ ip_len = (ih->ver_ihl & 0xf) * 4;   printf("*************** Ethernet Frame Header *****************\n"); printf("\n"); printf("\n"); /* 발신지 MAC주소 출력 */ printf("Destination Mac Address : %02x.%02x.%02x.%02x.%02x.%02x \n", destmac->byte1, destmac->byte2, destmac->byte3, destmac->byte4, destmac->byte5, destmac->byte6 );        printf("\n"); /* 수신자 MAC 주소 출력 */ printf("Source Mac Address      : %02x.%02x.%02x.%02x.%02x.%02x \n", srcmac->byte1, srcmac->byte2, srcmac->byte3, srcmac->byte4, srcmac->byte5, srcmac->byte6 ); printf("\n");   /* 다음 프로토콜 정보 출력*/ if(ntohs(eth->ether_type) == IP_HEADER) { printf("Upper Protocol is IP HEADER(%04x)\n",ptype); } else if (ntohs(eth->ether_type) == ARP_HEADER) { printf("Upper Protocol is ARP HEADER(%04x)\n",ptype); } else if (ntohs(eth->ether_type) == REVERSE_ARP_HEADER) { printf("Upper Protocol is REVERSE ARP HEADER(%04x)\n",ptype); } else { printf("Upper Protocol is Unknown(%04x)\n",ptype); }     printf("\n");   /* IP헤더에서 버전과 헤더 길이를 출력 */ if(ntohs(eth->ether_type) == IP_HEADER) {   printf("********************** IP Header ***********************\n"); printf("\n"); printf("\n"); /*    IP헤더에서 목적지 및 발신지 IP정보를 가리키고 있는 필드인   daddr, sadder의 정보를 이용하여 출력 */ printf("Destination IP Address : %d.%d.%d.%d \n", ih->daddr.byte1, ih->daddr.byte2, ih->daddr.byte3, ih->daddr.byte4 );        printf("\n"); printf("Source IP Address : %d.%d.%d.%d \n", ih->saddr.byte1, ih->saddr.byte2, ih->saddr.byte3, ih->saddr.byte4 ); printf("\n");   /*   IP헤더 구조체에 필드 proto를 확인하면, IP헤더 다음에 따라오는 프로토콜 정보를 얻을 수 있다.   이를 이용하여 헤당 프로토콜를 출력 */ if(ih->proto == 0x06) {   printf("Upper Protocol is TCP\n"); printf("\n");   tcp_header *th; th = (tcp_header *)((u_char *)ih + ip_len); #define SYN 0x02 #define PUSH 0x08 #define ACK 0x10 #define SYN_ACK 0x12 #define PUSH_ACK 0x18 #define FIN_ACK 0x11     printf("*********************TCP header **********************\n"); printf("\n"); printf("\n"); printf("Destination port number       : %d\n",ntohs(th->dport)); printf("Source port number            : %d\n",ntohs(th->sport)); if((th->flags) == SYN ) { printf("Flags                         : SYN\n"); printf("\n"); printf("\n"); } else if((th->flags) == PUSH ) { printf("Flags                         : PUSH\n"); printf("\n"); printf("\n"); } else if((th->flags) == ACK ) { printf("Flags                         : ACK\n"); printf("\n"); printf("\n"); } else if((th->flags) == SYN_ACK ) { printf("Flags                         : SYN, ACK\n"); printf("\n"); printf("\n"); } else if((th->flags) == PUSH_ACK ) { printf("Flags                         : PUSH, ACK\n"); printf("\n"); printf("\n"); } else if((th->flags) == FIN_ACK ) { printf("Flags                         : FIN, ACK\n"); printf("\n"); printf("\n"); } else { printf("Flags(Unknown)                : %04x\n",th->flags); } }   else if(ih->proto == 0x11) { printf("Upper Protocol is UDP\n"); printf("\n"); } else if(ih->proto == 0x01) { printf("Upper Protocol is ICMP\n"); printf("\n"); } else  { printf("Upper Protocol is Unknown\n"); printf("\n"); } } else { printf("******************* NO IP Header *********************\n"); printf("\n"); printf("\n"); } printf("*******************************************************\n"); printf("\n"); printf("\n"); printf("\n"); printf("\n"); printf("\n");   }



실행

gcc ip_header.c -lpcap

sudo ./a.out

- 결과 -











출처 : http://blog.naver.com/hjs20613?Redirect=Log&logNo=140188632025
